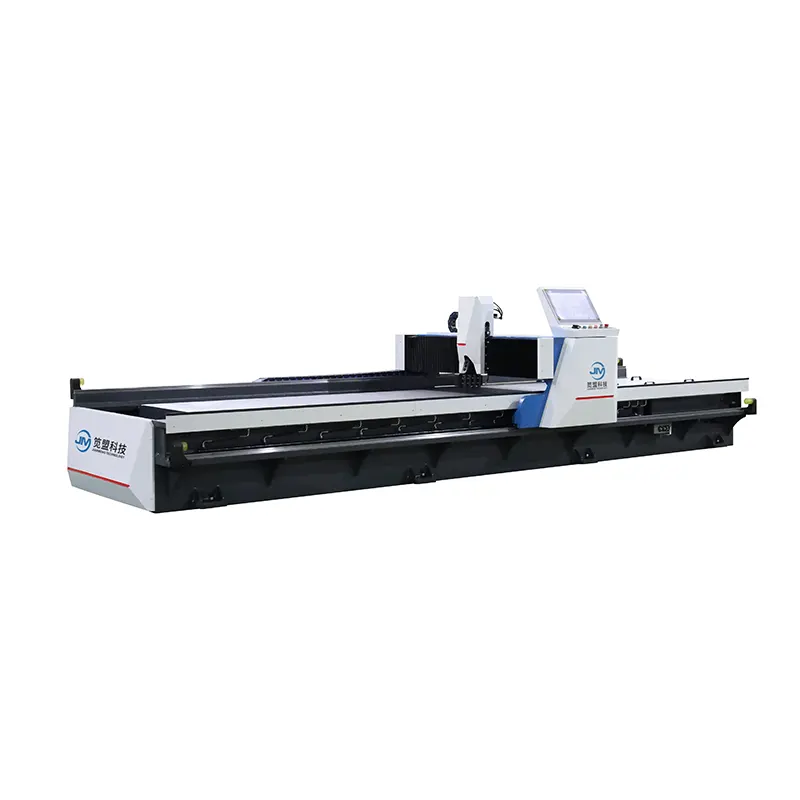

Kaip profesionalus V griovelių staklių gamintojas Kinijoje, JM turi daugiausiai V formos griovelių staklių, o CNC horizontalios dvigubos pavaros V griovelių staklės leidžia patogiai apdoroti skirtingus darbus.
Kinijos gamintojas JM tiekia klientams iš viso pasaulio patvarią CNC Horizontal Double Drive V griovelių mašiną, kuri yra stabili ir efektyvi.
1. Penkių ašių valdymo sistema su pramoniniu jutikliniu ekranu, realiuoju laiku stebi CNC horizontalios dvigubos pavaros V griovelių staklės būseną.
2. CNC horizontalios dvigubos pavaros V griovelių pjovimo staklės palaiko fiksuoto taško griovelį, skirtingų darbų apdirbimą.
3. CNC horizontalios dvigubos pavaros V griovelių pjaustymo mašina naudoja apdorojimo techniką su keturiais griovelių pjaustytuvais, užtikrinančiais, kad kiekvienas peilis proceso metu tolygiai išraižytų medžiagą.
4. Dviguba krumpliastiebo ir krumpliaračio pavara su servo pavara, tiksli padėties nustatymas.
Apdorojamumas | Apdorojimo trukmė | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Apdorojimo plotis | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Apdorojimo storis | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimalus atstumas nuo krašto | 8 mm | 8 mm | 8 mm | 8 mm | |
Apdorojimo greitis | Portalas (X ašis) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Įrankio laikiklio (YI ašies) judėjimas | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Judamas spaustukas (Y2 ašis) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Įrankių laikiklis (Z ašis) aukštyn ir žemyn | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Apdorojimo tikslumas | Pakartotinė padėties nustatymo ašies padėties nustatymo klaida | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimali padėties nustatymo ašies skiriamoji geba | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Lentelė | Stalo lygumas | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Išorinė
|
Ilgis | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Apdorojimo plotis | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Aukštis | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistema su dideliu jutikliniu ekranu: Taiwan Superior
- Servo variklis: Taiwan Superior
- Planetinis reduktorius: Taivano kalkinimas
- Cilindro sandarinimo elementas: Japan Valqua
- Grandinės pertraukiklis: France Schneider
- Artumo jungiklis: Japan Omron
- Vieno/dvigubo oro jungiklis: France Schneider
- AC kontaktorius: France Schneider
- Mygtukas: France Schneider
- Šiluminė relė: France Schneider
- Mikro relė: France Schneider
- Lydinio peilis: Korea Korloy
- Sunkusis linijinis kreipiamasis bėgis: Taivano TBI
- Staklių kabelis: Vokietija Igus
Mūsų CNC horizontalios dvigubos pavaros V griovelių staklės yra naudingos daugelyje pramonės šakų, pavyzdžiui:
- Nerūdijančio plieno apdirbimas
- Vonia
- Lifto įranga
- Reklaminiai iškabos
Kl .: Kiek metų jūsų įmonė gamino tokią įrangą?
A: CNC horizontalios dvigubos pavaros V griovelių staklės gaminame 13 metų.
Kl .: Kiek dienų reikia įdiegti CNC horizontalios dvigubos pavaros V griovelių staklės?
A: Mūsų CNC horizontalios dvigubos pavaros griovelių staklės pristatomos visam klientui. Įrengimas ir paleidimas užtruks 3 valandas, tada mašiną bus galima naudoti įprastai.
Kl .: Kiek laiko užtrunka, kol pateikiate mums projektavimo parinktis?
A: Standartinei CNC horizontaliai dvigubai pavarai V griovelių staklėms bet kuriuo metu galime pasiūlyti projektavimo parinktis. Nestandartinei pritaikytai mašinai mums reikia 3 darbo dienų.
