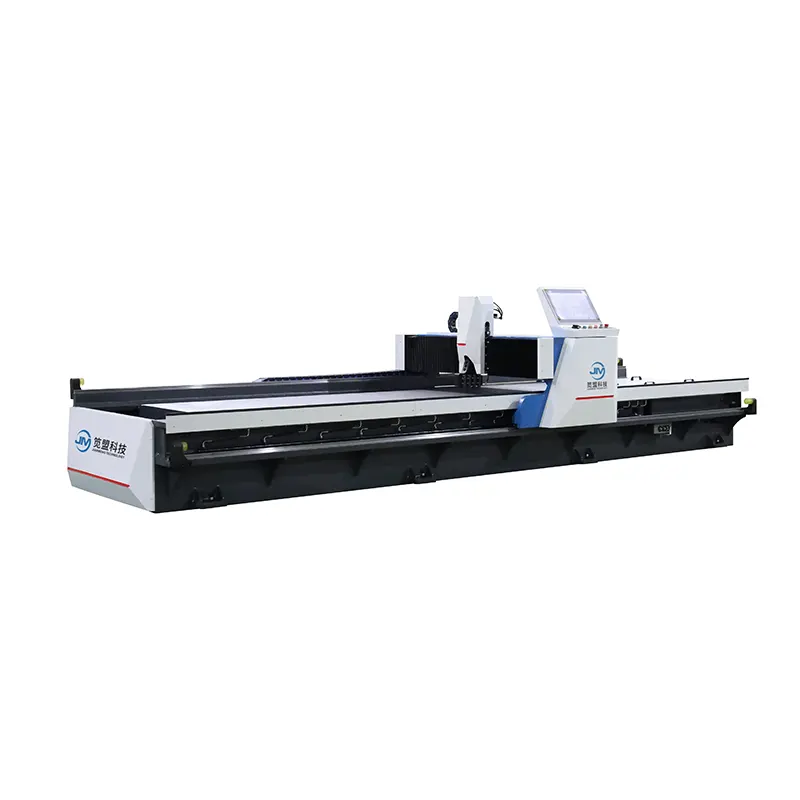

Kinijos metalo plokščių apdirbimo mašinų gamintojas JM gamina itin tikslią horizontalią dvigubos pavaros V griovelių mašiną metalinėms plokštėms, teikia 100% techninės nepriklausomos priežiūros paslaugas ir puikų logistikos palaikymą.
Kinijos V griovelių staklių gamintojas JM teikia puikią horizontalią dvigubos pavaros V griovelių pjovimo mašiną metalinėms plokštėms ir po pardavimo. Ši mašina gali būti naudojama visoms metalinėms plokštėms, tokioms kaip cinkuota plokštė, varinė plokštė, aliuminio plokštė ir pan.
1. Mašinos pagrindas ir sija suprojektuoti naudojant rėmo konstrukciją, naudojant mažai legiruotą didelio stiprumo konstrukcinį plieną, skirtą darbo stalui.
2. Horizontalios dvigubos pavaros V griovelių staklės metalinėms plokštėms skersinę siją varo dvigubi servo varikliai su dvigubu didelės galios planetiniu reduktoriumi, veikia sklandžiai.
3. Penkių ašių valdymo sistema su pramoniniu jutikliniu ekranu, realiuoju laiku stebi horizontalios dvigubos pavaros V griovelių staklės būseną.
4. Horizontali dviguba pavara V griovelių pjovimo staklės metalinėms plokštėms palaiko fiksuoto taško griovelį, skirtingų darbų apdirbimą.
Apdorojamumas | Apdorojimo trukmė | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Apdorojimo plotis | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Apdorojimo storis | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimalus atstumas nuo krašto | 8 mm | 8 mm | 8 mm | 8 mm | |
Apdorojimo greitis | Portalas (X ašis) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Įrankio laikiklio (YI ašies) judėjimas | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Judamas spaustukas (Y2 ašis) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Įrankių laikiklis (Z ašis) aukštyn ir žemyn | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Apdorojimo tikslumas | Pakartotinė padėties nustatymo ašies padėties nustatymo klaida | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimali padėties nustatymo ašies skiriamoji geba | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Lentelė | Stalo lygumas | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Išorinė
|
Ilgis | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Apdorojimo plotis | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Aukštis | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistema su dideliu jutikliniu ekranu: Taiwan Superior
- Servo variklis: Taiwan Superior
- Planetinis reduktorius: Taivano kalkinimas
- Mygtukas: France Schneider
- Cilindro sandarinimo elementas: Japan Valqua
- Artumo jungiklis: Japan Omron
- Grandinės pertraukiklis: France Schneider
- AC kontaktorius: France Schneider
- Šiluminė relė: France Schneider
- Mikro relė: France Schneider
- Lydinio peilis: Korea Korloy
- Sunkusis linijinis kreipiamasis bėgis: Taivano TBI
- Staklių kabelis: Vokietija Igus
- Vieno/dvigubo oro jungiklis: France Schneider
Kl .: Ar galite suprojektuoti horizontalią dvigubos pavaros V griovelių mašiną metalinėms plokštėms pagal mūsų dydį?
A: Taip. Galime suprojektuoti horizontalią dvigubos pavaros v griovelių stakles metalinėms plokštėms pagal jūsų poreikius.
Kl .: Kiek laiko užtrunka, kol pateikiate mums projektavimo parinktis?
A: Standartinės horizontalios dvigubos pavaros V griovelių staklės, skirtos metalinėms plokštėms, bet kuriuo metu galime pasiūlyti projektavimo galimybes. Nestandartinei pritaikytai mašinai mums reikia 3 darbo dienų.
Kl .: Ar esate gamykla ar prekybos įmonė?
A: Mes esame gamintojas. Turime daugiau nei 10 metų gamybos patirtį
