Vertikalus pirmyn ir atgal V lapo metalo griovelių mašina

Fiksuotas spaustukas

Fiksuoto spaustuko CNC vertikalios pirmyn ir atgal VROOLING MAŠINOS FUNKCIJOS FUNKCIJA SPALE METALAS yra saugiai laikyti ruošinį malimo ar plyšimo proceso metu, neleidžiant bet kokiam judėjimui ar perėjimui. Tai užtikrina tikslius ir nuoseklius pjūvius, pagerinant apdirbimo proceso tikslumą ir kokybę.

Įrankių laikiklis

V -pjaustymo mašinoje įrankio funkcija yra palaikyti ir pritvirtinti pjovimo įrankį, leidžiantį jį iš anksto iš anksto nustatyti apdirbimo proceso metu. Įrankių laikiklis paprastai yra reguliuojamas, kad atitiktų skirtingus apdirbimo reikalavimus, užtikrinant apdirbimo tikslumą ir pjovimo našumą.

Stelažai ir kreipiamieji bėgiai

Stelažai ir kreipiamieji bėgiai suteikia sklandų ir stabilų linijinį judesį įrankio postui ar darbiniam laikui, mažinant trintį ir užtikrinant apdirbimo tikslumą.

Movabas spaustukas

Vertikalioje CNC griovelių mašinoje kilnojamojo spaustuko funkcija yra sureguliuoti pagal skirtingas ruošinio formas ir dydžius, kad būtų geriau pritvirtinta. Prireikus apdirbimo proceso metu jis gali judėti, užtikrindamas, kad ruošinys pjaustymo metu neprisijungtų, taip pagerindamas apdirbimo tikslumą ir stabilumą.

Lankstus kabelis

Lankstūs kabeliai gali atlaikyti abipusį komponentų, tokių kaip įrankio postas ir stalviršis, judesius, lengvai nesulaužant ir nepažeidžiant. Jie užtikrina patikimą CNC sistemų, servo variklių ir jutiklių veikimą, padidinantį apdirbimo tikslumą. Pagaminti iš labai stiprios apsauginės apvalkalo, jie apsaugo nuo išorinio susidėvėjimo ir sumažina elektromagnetinius trukdžius, pagerindami bendrą operacinį stabilumą.

Elektros komponentai

Elektros komponentai tiekia galią įvairioms V griovelių mašinos dalims, tokioms kaip „Servo“ variklis, CNC sistema ir jutikliai, užtikrindami normalų įrangos veikimą. Jie taip pat apsaugo nuo perkrovų, trumpų jungčių ir kitų gedimų per grandinės apsaugos įtaisus (tokius kaip grandinių pertraukikliai, saugikliai ir apsauginės relės), užtikrindami saugų įrangos veikimą.

Du įrankių laikikliai

Vertikalioje pirmyn ir atgal griovelių mašinoje yra 6 arba 8-įrankių laikikliai, su dvigubais įrankių laikikliais, skirtais pjaustyti pirmyn ir atgal.

CNC sistema

· CNC didelis jutiklinis ekranas

· 2D-Dracking funkcija

· Lenkimo efekto ekranas

· Nuotolinio valdymo funkcija

· Visa servo valdymo sistema

Darbalaukis

„CNC V Groove Machine“ pasižymi atvira stalviršiu, turinčiu dvipusį spaudimo pėdas tvirtai fiksuoti, ir aukšto kieto dugno plėvelė, skirta apdoroti be žymių.

Galinis matuoklis

Vertikaliojo V griovelio mašinos užpakalinį matuoklį varo dvigubi varžtai ir bėgiai, užtikrinantys stabilų veikimą ir tikslią padėtį, užtikrinant nuoseklius kiekvieno leidimo pjovimo atstumus, taip pagerinant apdirbimo tikslumą ir efektyvumą.

Vertikalaus V griovelio aparato proceso srautas:

Žaliavos apdorojimas:

· Iškirpkite žaliavas, kad matmenys atitiktų projektavimo reikalavimus.

· Atlikite suvirinimą, kad sujungtumėte komponentus ir sudarytumėte pradinę struktūrą.

· Taikykite paveikslą, kad padidintumėte atsparumą korozijai ir estetikai.

Apdirbimas:

· Norėdami tiksliai apdirbti, naudokite „Gantry“ frezavimo mašiną, kad pagerintumėte matmenų tikslumą ir lygumą.

Surinkimas ir derinimas ：

· Seminaro personalas surinko perdirbtus komponentus į visą mašiną ar modulį.

· Atlikite derinimą, kad užtikrintumėte tinkamą veikimą ir atitiktumėte projektavimo reikalavimus.

Kokybės tikrinimas:

· Naudokite instrumentus, kad įvertintumėte tikslumą ir įsitikintumėte, jog įranga atitinka technines specifikacijas ir kokybės standartus.

Pristatymas ir pristatymas:

· Įkelkite ir išsiųskite kvalifikuotus produktus į kliento ar projekto svetainę.

Vertikalus pirmyn ir atgal V Grooving Machine parametras

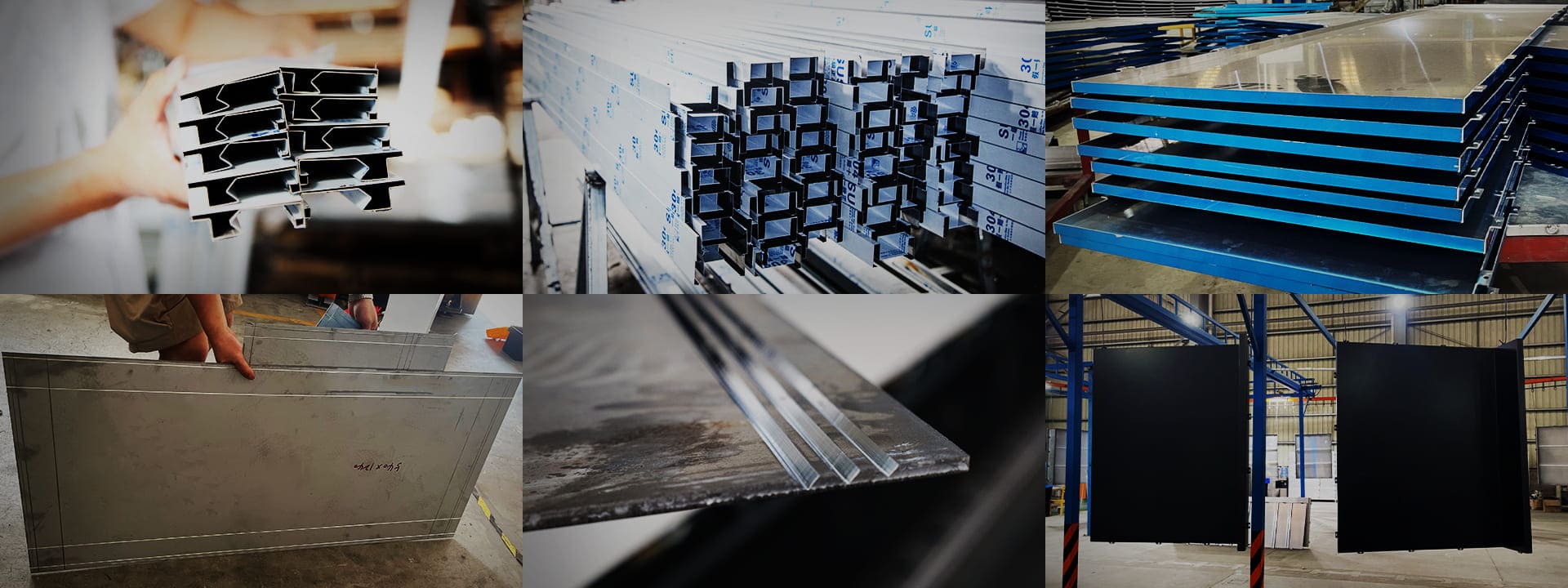

Klientų griovelių atvejai:

Vertikali pirmyn ir atgal „V“ griovelių aparatas, turintis aukštą tikslumą, stabilumą ir efektyvumą, buvo plačiai naudojama įvairiose pramonės šakose, padedant klientams pagerinti produktų kokybę ir optimizuoti apdorojimo darbo eigas. Tai lemia ruošinius, kurių formai geriau apibrėžtos formos, sumažino medžiagų iškraipymus ir padidino bendrą struktūrinį vientisumą.

Nepriklausomai nuo ruošinių medžiagos ar specifikacijų, mūsų klientai gali pasiekti puikių lenkimo rezultatų. Tai rodo, kad mūsų CNC V-CUT mašina ne tik patenkina, bet ir viršija jų lūkesčius.

Vertikalaus CNC V griovelio mašinos pritaikymas metaliniam lapui:

Mūsų CNC griovelių aparatas yra plačiai naudojamas įvairiose metalų perdirbimo pramonėje, tokiose kaip architektūros dekoravimas, sanitariniai dirbiniai, virtuvės reikmenys, durų gamyba, lifto įranga, reklamos ženklai, įrangos gaubtai ir aliuminio užuolaidų sienos. Daugelis klientų taip pat naudoja šią „V“ griovelio mašiną automobilių gamybos, mašinų, elektros įrangos, tikslių dalių, aparatūros gaminių ir aliuminio bei vario gaminių pramonės srityse.
