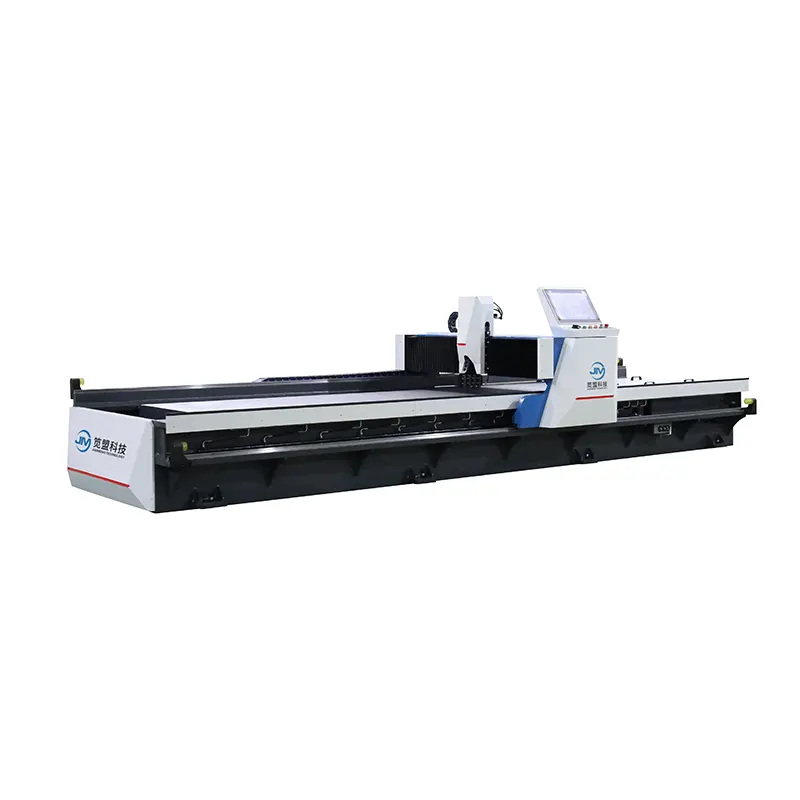

CNC horizontali didelės spartos V griovelių pjovimo staklės yra profesionali V pjovimo įranga iš JM, Kinijos gamintojo, turinčio daugiausiai V formos griovelių staklių. Esant vidutiniam ir žemam panaudojimo lygiui, CNC horizontalios didelės spartos V griovelių pjovimo staklės turi didelį ekonomiškumą ir ekonominę naudą.
pjovimo įranga, kurią gamina gamintojas JM Kinijoje. CNC horizontalios didelės spartos V griovelių pjovimo staklės platforminio tipo konstrukcija palengvina efektyvų pakrovimą ir iškrovimą.
1. Portalas įrėžia metalo griovelius ant dvigubo kreipiamojo bėgio, kuris sklandžiai eina esant stalo darbo būsenai.
2. Keturių ašių valdymo sistema su pramoniniu jutikliniu ekranu, realiuoju laiku stebi CNC horizontalios didelės spartos V griovelių pjovimo mašinos būseną.
3. CNC horizontalios didelės spartos V griovelių pjovimo staklės darbo stalas yra pagamintas iš mažo lydinio, o stalo tikslumas yra 0,03 mm.
4. Universalus CNC Horizontal High Speed V griovelių pjovimo staklės įrankių laikiklis gali atitikti įvairių pjovimo įrankių suspaudimo reikalavimus.
5. CNC horizontalioje didelės spartos v griovelių išpjovos mašinoje yra atvira plokštuma, kurią lengva naudoti siurbtuko pakrovimui ir iškrovimui.
Apdorojamumas | Apdorojimo trukmė | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Apdorojimo plotis | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Apdorojimo storis | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimalus atstumas nuo krašto | 8 mm | 8 mm | 8 mm | 8 mm | |
Apdorojimo greitis | Portalas (X ašis) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Įrankio laikiklio (YI ašies) judėjimas | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Judamas spaustukas (Y2 ašis) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Įrankių laikiklis (Z ašis) aukštyn ir žemyn | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Apdorojimo tikslumas | Pakartotinė padėties nustatymo ašies padėties nustatymo klaida | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimali padėties nustatymo ašies skiriamoji geba | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Lentelė | Stalo lygumas | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Išorinė
|
Ilgis | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Apdorojimo plotis | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Aukštis | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistema su dideliu jutikliniu ekranu: Taiwan Superior
- Artumo jungiklis: Japan Omron
- Hidraulinė valdymo sistema: Janpan Yuken
- Cilindro sandarinimo elementas: Japan Valqua
- Vieno/dvigubo oro jungiklis: France Schneider
- Servo variklis: Taiwan Superior
- Planetinis reduktorius: Taivano kalkinimas
- AC kontaktorius: France Schneider
- Lydinio peilis: Korea Korloy
- Sunkusis linijinis kreipiamasis bėgis: Taivano TBI
- Šiluminė relė: France Schneider
- Staklių kabelis: Vokietija Igus
- Mikro relė: France Schneider
- Grandinės pertraukiklis: France Schneider
- Nerūdijančio plieno apdirbimas
- Virtuvės reikmenys
- Vonia
- Architektūrinė apdaila
- Reklaminiai iškabos
- Durų pramonė
- Lifto įranga
- Techninės įrangos gaminiai
Kl .: Ar turite išsamų ir profesionalų diegimo vadovą?
A: Taip. Turime profesionalų instrukcijų vadovą ir vaizdo pamoką.
Kl.: Ar galite nusiųsti savo darbuotojus, kad jie mums įdiegtų CNC horizontalią didelės spartos V griovelių pjovimo mašiną?
A: Taip. Jei jums to reikia, galime pasirūpinti, kad mūsų inžinieriai pasiūlytų paslaugas vietoje.
Kl.: Ar galite sukurti CNC horizontalią didelės spartos V griovelių pjovimo mašiną pagal mūsų dydį?
A: Taip. Galime suprojektuoti įrangą pagal jūsų poreikius.
