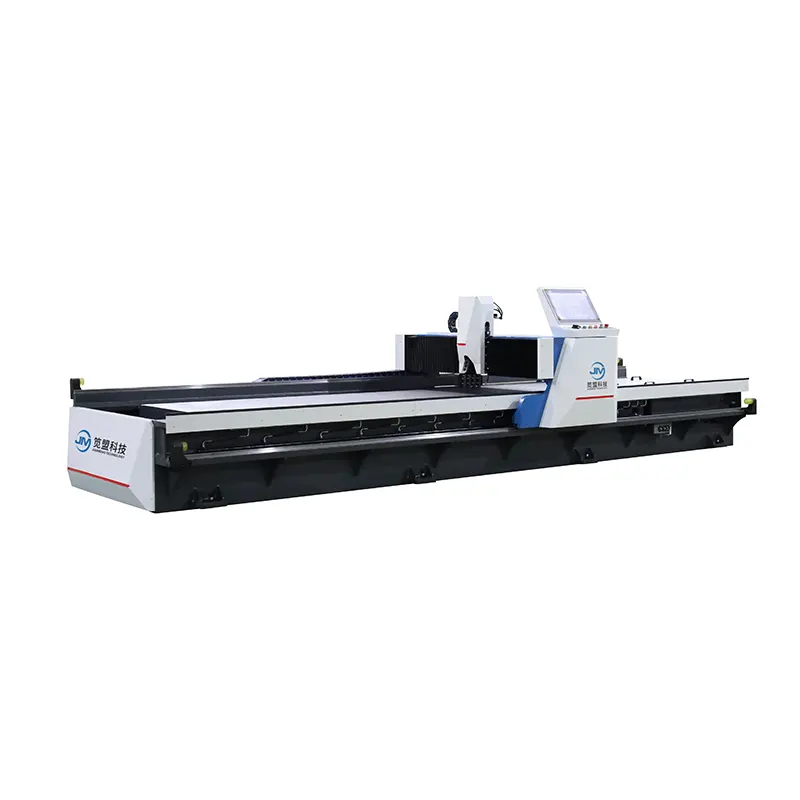

Horizontali didelio greičio pjovimo staklės yra profesionali V pjovimo įranga, kurią gamina JM, Kinijos gamintojas, turintis daugiausiai V tipo pjovimo staklių. Horizontalios didelio greičio pjovimo staklės pasižymi dideliu ekonomiškumu, esant vidutiniam ir žemam panaudojimo lygiui.
Horizontali didelio greičio pjovimo mašina yra prefekto v pjovimo įranga, kurią gamina Kinijos gamintojas JM. Horizontalios didelės spartos pjovimo staklių platformos konstrukcija palengvina efektyvų pakrovimą ir iškrovimą.
1. Keturių ašių valdymo sistema su pramoniniu jutikliniu ekranu, realiuoju laiku stebi horizontalios didelės spartos pjovimo mašinos būseną.
2. Portalas įrėžia metalo griovelius ant dvigubo kreipiamojo bėgio, kuris sklandžiai eina esant stalo darbo būsenai.
3. Horizontali didelio greičio pjovimo mašina turi atvirą plokštumą, kurią lengva naudoti siurbtuko pakrovimui ir iškrovimui.
4. Horizontalaus didelio greičio pjovimo staklės darbo stalas pagamintas iš mažo lydinio, o stalo tikslumas yra 0,03 mm.
5. Universalus horizontalaus didelio greičio pjovimo mašinos įrankių laikiklis gali atitikti įvairių pjovimo įrankių suspaudimo reikalavimus.
Apdorojamumas | Apdorojimo trukmė | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Apdorojimo plotis | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Apdorojimo storis | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimalus atstumas nuo krašto | 8 mm | 8 mm | 8 mm | 8 mm | |
Apdorojimo greitis | Portalas (X ašis) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Įrankio laikiklio (YI ašies) judėjimas | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Judamas spaustukas (Y2 ašis) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Įrankių laikiklis (Z ašis) aukštyn ir žemyn | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Apdorojimo tikslumas | Pakartotinė padėties nustatymo ašies padėties nustatymo klaida | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimali padėties nustatymo ašies skiriamoji geba | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Lentelė | Stalo lygumas | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Išorinė
|
Ilgis | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Apdorojimo plotis | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Aukštis | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- CNC sistema su dideliu jutikliniu ekranu: Taiwan Superior
- Hidraulinė valdymo sistema: Janpan Yuken
- Artumo jungiklis: Japan Omron
- Planetinis reduktorius: Taivano kalkinimas
- Cilindro sandarinimo elementas: Japan Valqua
- Vieno/dvigubo oro jungiklis: France Schneider
- AC kontaktorius: France Schneider
- Mygtukas: France Schneider
- Servo variklis: Taiwan Superior
- Lydinio peilis: Korea Korloy
- Šiluminė relė: France Schneider
- Sunkusis linijinis kreipiamasis bėgis: Taivano TBI
- Staklių kabelis: Vokietija Igus
- Mikro relė: France Schneider
- Grandinės pertraukiklis: France Schneider
- Vonia
- Nerūdijančio plieno apdirbimas
- Architektūrinė apdaila
- Virtuvės reikmenys
- Durų pramonė
- Reklaminiai iškabos
- Techninės įrangos gaminiai
Kl .: Ar galite atsiųsti savo darbuotojus, kad jie sumontuotų mums horizontalią greitaeigę pjovimo mašiną?
A: Taip. Jei jums to reikia, galime pasirūpinti, kad mūsų inžinieriai pasiūlytų paslaugas vietoje.
Kl .: Ar galite suprojektuoti horizontalią didelio greičio pjovimo mašiną pagal mūsų dydį?
A: Taip. Galime suprojektuoti įrangą pagal jūsų poreikius.
Kl .: Ar turite išsamų ir profesionalų diegimo vadovą?
A: Taip. Turime profesionalų instrukcijų vadovą ir vaizdo pamoką.
