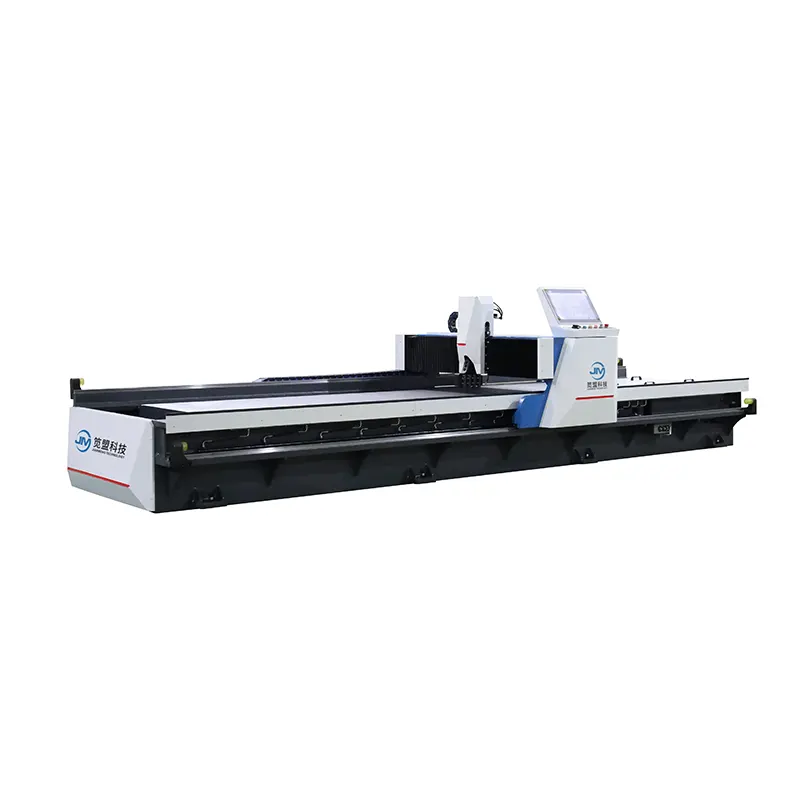

CNC horizontali didelės spartos V griovelių staklės yra stabili V griovelių pjovimo įranga, kurią gamina JM, Kinijos gamintojas, turintis daugiausiai V formos griovelių staklių. CNC horizontalios didelės spartos V griovelių pjovimo staklės yra ekonomiškiausios griovelių pjovimo staklės, kurių panaudojimo lygis yra vidutinis ir žemas.
CNC horizontali didelio greičio V griovelių staklės yra patvari V griovelių pjovimo įranga, kurią gamina Kinijos griovelių staklių gamintojas JM. Portalo tipo mašinos konstrukcija palengvina efektyvų pakrovimą ir iškrovimą.
1. Keturių ašių valdymo sistema su pramoniniu jutikliniu ekranu realiuoju laiku stebi CNC horizontalios didelės spartos V griovelių staklių būseną.
2. Portalas įrėžia metalo griovelius ant dvigubo kreipiamojo bėgio, kuris sklandžiai eina esant stalo darbo būsenai.
3. CNC horizontalioje didelės spartos V griovelių staklės turi atvirą plokštumą, kurią lengva naudoti siurbtuko pakrovimui ir iškrovimui.
4. CNC horizontalios didelės spartos V griovelių staklės darbo stalas pagamintas iš mažo lydinio, o stalo tikslumas yra 0,03 mm.
5. Universalus CNC horizontalaus didelio greičio V griovelių staklės įrankių laikiklis gali atitikti įvairių pjovimo įrankių suspaudimo reikalavimus.
Apdorojamumas | Apdorojimo trukmė | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
Apdorojimo plotis | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
Apdorojimo storis | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
Minimalus atstumas nuo krašto | 8 mm | 8 mm | 8 mm | 8 mm | |
Apdorojimo greitis | Portalas (X ašis) | 0-120 m/min | 0-120 m/min | 0-120 m/min | 0-120 m/min |
Įrankio laikiklio (YI ašies) judėjimas | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Judamas spaustukas (Y2 ašis) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
Įrankių laikiklis (Z ašis) aukštyn ir žemyn | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
Apdorojimo tikslumas | Pakartotinė padėties nustatymo ašies padėties nustatymo klaida | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
Minimali padėties nustatymo ašies skiriamoji geba | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
Lentelė | Stalo lygumas | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Išorinė
|
Ilgis | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
Apdorojimo plotis | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
Aukštis | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
- Servo variklis: Taiwan Superior
- Cilindro sandarinimo elementas: Japan Valqua
- Artumo jungiklis: Japan Omron
- Vieno/dvigubo oro jungiklis: France Schneider
- AC kontaktorius: France Schneider
- Mygtukas: France Schneider
- Hidraulinė valdymo sistema: Janpan Yuken
- Planetinis reduktorius: Taivano kalkinimas
- Šiluminė relė: France Schneider
- Mikro relė: France Schneider
- Lydinio peilis: Korea Korloy
- Grandinės pertraukiklis: France Schneider
- Sunkusis linijinis kreipiamasis bėgis: Taivano TBI
- Staklių kabelis: Vokietija Igus
- CNC sistema su dideliu jutikliniu ekranu: Taiwan Superior
- Vonia
- Nerūdijančio plieno apdirbimas
- Architektūrinė apdaila
- Virtuvės reikmenys
- Durų pramonė
- Lifto įranga
- Reklaminiai iškabos
- Techninės įrangos gaminiai
Kl .: Ar galite atsiųsti savo darbuotojus, kad jie mums įdiegtų CNC horizontalią didelės spartos V griovelių staklės?
A: Taip. Jei jums to reikia, galime pasirūpinti, kad mūsų inžinieriai pasiūlytų paslaugas vietoje.
Kl .: Ar turite išsamų ir profesionalų diegimo vadovą?
A: Taip. Turime profesionalų instrukcijų vadovą ir vaizdo pamoką.
Kl .: Ar galite suprojektuoti CNC horizontalią didelio greičio V griovelių staklės pagal mūsų dydį?
A: Taip. Galime suprojektuoti įrangą pagal jūsų poreikius.
